卓力全液壓定向鑽機主要由泵站、操縱台、動力頭、底架
、夾持器、鑽具等部分組成

1.泵站

泵站要由電動機、三聯高壓泵
、油箱

、溢流閥、精粗濾油器、冷卻器、空氣過濾器及底座等部件組成。泵站是通過電動機驅動油泵轉動
，將電能轉換成液壓能(壓力油)，電動機通過齒式聯軸器帶動油泵工作

，油泵從油箱吸油並輸出壓力油。油箱內裝46#抗磨液壓油至油位計上標位，為避免加油時髒物進入油箱，須通過空氣濾清器加油。

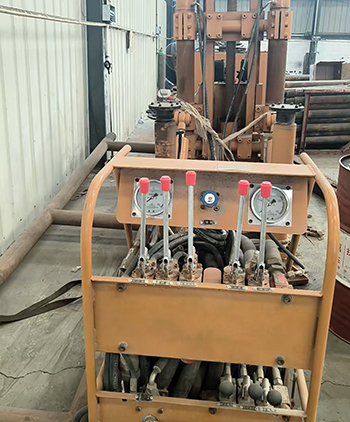

2.操縱台

操作台主要由台架、多路換向閥組、節流閥
、壓力表
、膠管、快kuai換huan接jie頭tou等deng組zu成cheng。操cao縱zong台tai是shi將jiang泵beng站zhan提ti供gong的de壓ya力li油you通tong過guo多duo路lu換huan向xiang閥fa組zu分fen配pei到dao各ge液ye壓ya執zhi行xing元yuan件jian，實shi現xian鑽zuan機ji的de各ge種zhong功gong能neng。多duo路lu換huan向xiang閥fa組zu由you五wu片pian閥fa組zu成cheng，分fen別bie控kong製zhi動dong力li頭tou的de正zheng、反轉、進給油缸的正常進退和快速進退、液壓夾持器的夾緊或鬆開以及卸杆時擰鬆連接螺紋。將正常進退至調節閥閥片上的任一組油管接到調節油缸前
、後立柱缸液壓鎖處
，即可調定鑽機傾角、工作麵支撐等動作。鑽機工作時，可通過調節節流閥（微調）的手柄，改變進給油缸的流量
，從而改變鑽機給進速度。

下方裝有一組調整閥
，控製前後上支撐缸
、tiaojiaogangdegongzuo。zuofangzhuangyouzhuanhuanfa，bashoushuipingyeyayoujinruzhufa，bashouchuizhifangxiangshi
，yeyayoujinrutiaozhengfa。lianggefajinxinggongzuoqian，xuxianjiangzhuanhuanfazhuandaoxiangyingweizhi。

3. 動力頭

動力頭主要由液壓馬達、變(bian)速(su)箱(xiang)等(deng)組(zu)成(cheng)。動(dong)力(li)頭(tou)是(shi)將(jiang)液(ye)壓(ya)能(neng)轉(zhuan)換(huan)成(cheng)機(ji)械(xie)能(neng)的(de)機(ji)構(gou)。壓(ya)力(li)油(you)驅(qu)動(dong)液(ye)壓(ya)馬(ma)達(da)旋(xuan)轉(zhuan)
，經(jing)變(bian)速(su)箱(xiang)變(bian)速(su)後(hou)帶(dai)動(dong)主(zhu)軸(zhou)和(he)鑽(zuan)具(ju)旋(xuan)轉(zhuan)，輸(shu)出(chu)轉(zhuan)速(su)和(he)轉(zhuan)矩(ju)。本(ben)鑽(zuan)機(ji)采(cai)用(yong)雙(shuang)馬(ma)達(da)驅(qu)動(dong)
，可(ke)達(da)根(gen)據(ju)刀(dao)盤(pan)大(da)小(xiao)調(tiao)整(zheng)不(bu)同(tong)的(de)鑽(zuan)進(jin)速(su)度(du)
，提(ti)高(gao)鑽(zuan)進(jin)效(xiao)率(lv)。

4.底架

    底架包括底座與機架

，機架用來支承動力頭和實現動力頭的前進與後退。主要由機架體
、滾珠絲杆螺母
、拖板、滑塊等組成。 動力頭用螺栓固定在拖板上，絲杆螺母帶動拖板及動力頭在機架上做往返運動
；調整組件可調整機架的傾角,使鑽機的開孔高度和開孔傾角符合要求；底座由前立柱、後立柱、前後橫梁軸組成；前立柱采用鉸接連接
，並備有豎直定位固定銷軸，調角缸調整傾斜角度工作時
，應取掉此銷軸。

5.夾持器

     夾持器用於鑽杆導向和上下鑽杆時夾持、擰鬆鑽杆
，安裝在機架前端。本機構由兩組夾持器組成，前夾持器為卡板夾持鑽杆
；後夾持器為液壓夾持器，主要為卸鑽杆時擰鬆螺紋的作用，其由活塞
、殼體、卡瓦、轉架、擰杆缸等組成，采用全液壓控製各工作動作。

6. 鑽具

鑽具包括鑽杆、鑽頭和後置水辮，鑽杆直徑為Φ108mm，長度為1000mm ，鑽杆之間連接采用梯形錐螺紋連接
，具有強度高、拆裝容易
，對中性好等優點。

鑽頭為複合片 PDC 合金鑽頭,開孔鑽頭直徑Φ250、Φ295mm。具有強度高
，壽命長的特點。

主軸後部裝有後置水辮，向鑽杆傳遞動力和通水（或壓風），以便排渣和冷卻、潤滑鑽頭，可根據需要選用。
